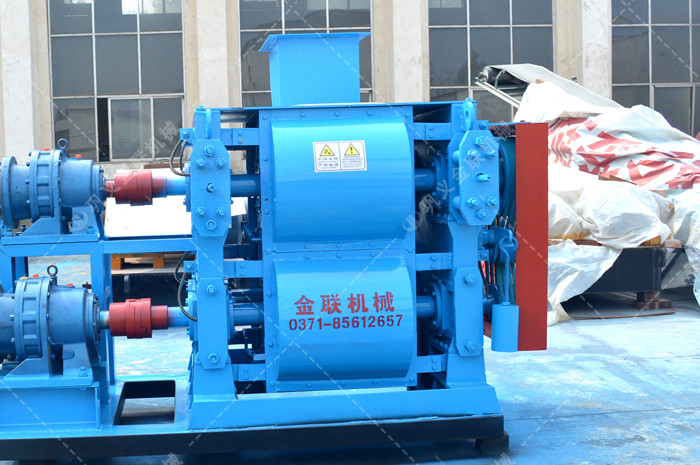

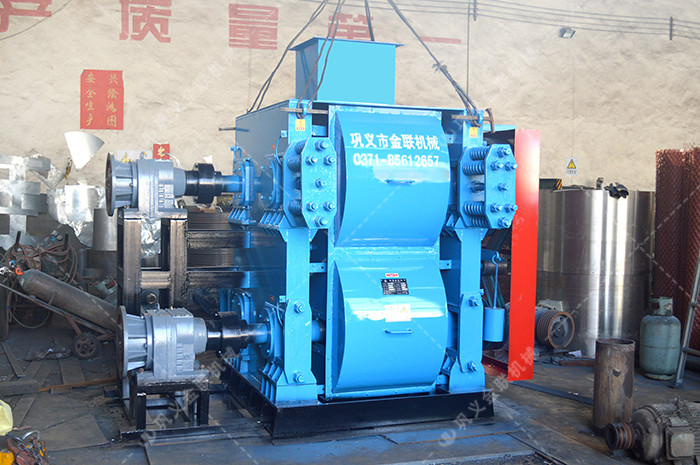

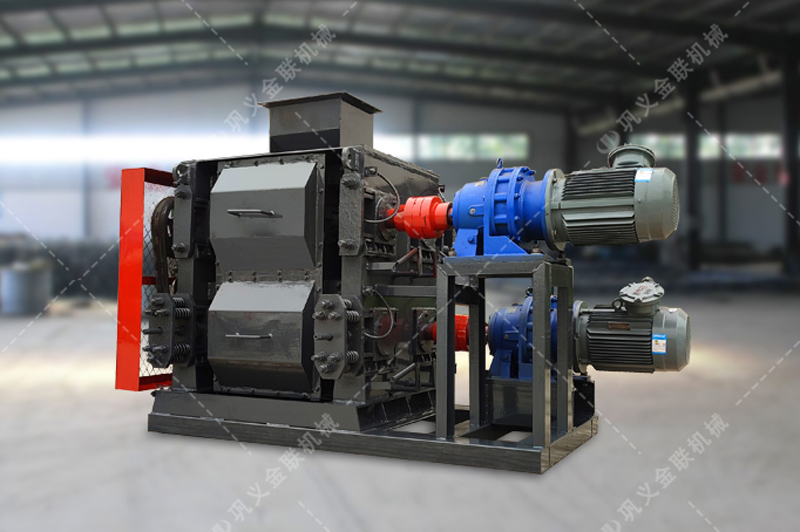

四辊破碎机图片（点击可查看大图）

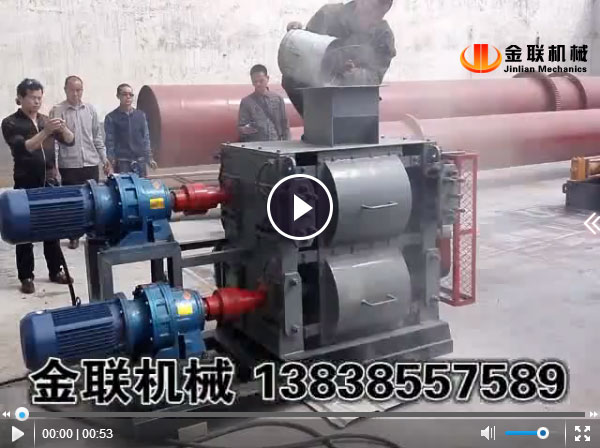

四辊破碎机视频（点击查看）
用途/适用范围
四辊式破碎机是金联机械生产厂家自行研制开发产品。四个辊面分为堆焊辊面或者平辊面，按照用户要求的粒度选择组合，适用于进料粒度小于90mm、成品粒度要求100目至5毫米的超细碎作业。如矿行业生产石英粉、精铁粉；陶瓷行业破碎长石粉；热电厂制造石粉脱硫；水泥厂制造微粉、煤粉；建材厂制造石膏粉；化工行业破碎各种化工原材料等；或者与上述类似的破碎场合。
水泥熟料，石英砂，石英石破碎真实效果。上图为客户带原料来厂试机的真实效果。因四辊破碎机的出料可以调节，所以可满足大部分客户对物料的要求。要想知道自己的原料用四辊破碎机设备是不是适合，带原料来厂现场免费试机，或者把您的原料以邮寄的方式寄给我公司，我们会为您试机，同时拍摄视频发给您看。
结构图

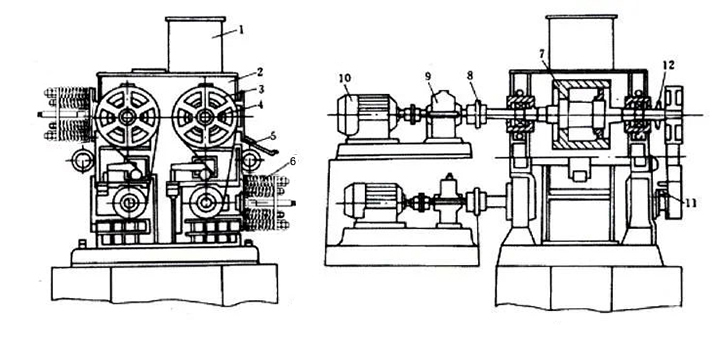

四辊破碎机结构图
1.给料口；2.机架；3.带轮；4.轴承；5.切削装置；6.弹簧；7.辊子；
8.联轴器；9.减速器；10.电动机；11.干油润滑装置；12.链轮
另：新型四辊破碎机还装有刮板装置，破碎湿料不会粘辊，提高生产效率。
工作原理

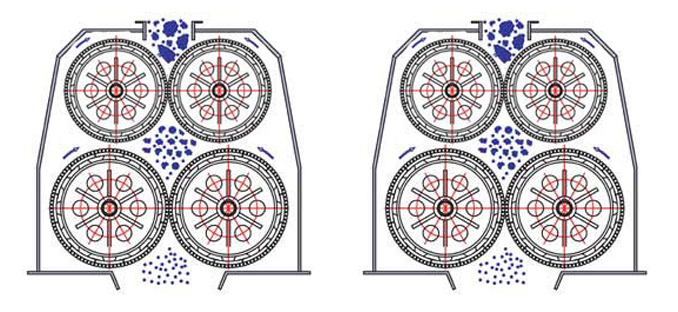

四辊破碎机工作原理图
四辊破碎机是利用四个高强度耐磨合金碾辊，相对旋转产生的高挤压力和剪切力来破碎物料。物料进入上面两辊V型破碎腔以后，受到上两辊相对旋转的挤压力作用，将物料挤轧和啮磨后(粗破，然后再进入相对旋转的中间两辊,利用中间两辊的挤压力进行二次挤轧和啮磨(细破)后,进入下两辊，再次利用下两辊进行第三次挤轧、剪切和啮磨(超细碎)后(仅适用在四辊三碎机型)破碎成需要的粒度由输送设备送出。

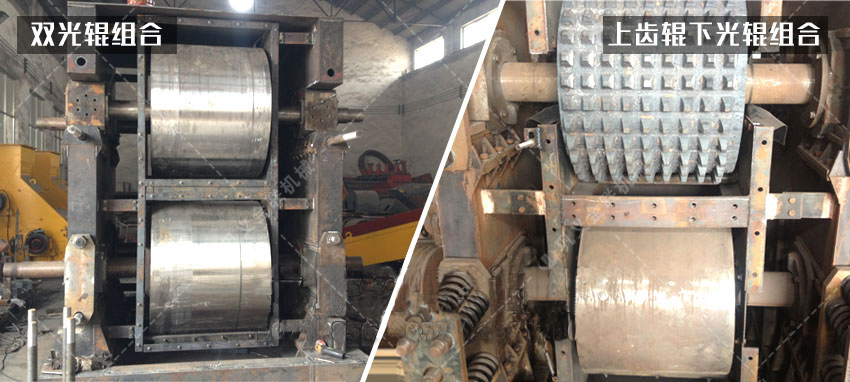

四辊破碎机内部结构图（实拍半成品实物图），左图为4PG1210大型四辊破碎机型号，是由四个光辊组成，它的优势是可以对物料超细粉作业，适合对成品料要求100目以下的客户使用。右图为4PG0605中型四辊破碎机型号，它是由上面的两个齿辊和下面的两个光辊组成，它的优势是破碎比大，进料大，出料细，适合对成品料要求1MM以下的客户使用。
四辊破碎机属于可调节的破碎机设备，灵活的运用这一特性，可以很好的满足大部分客户的要求。
 |  |  |
|

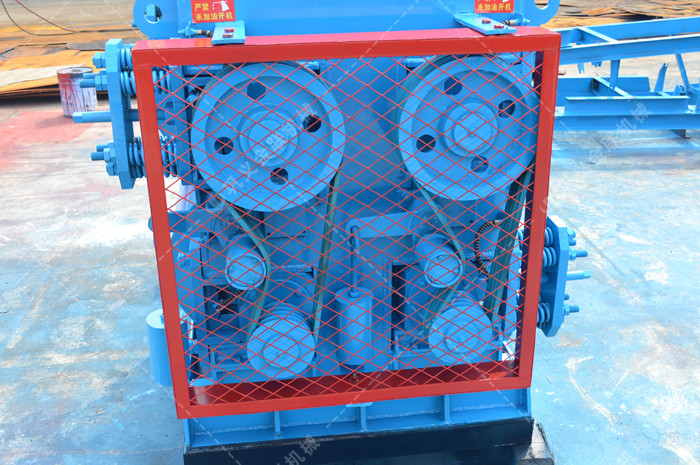

四辊破碎机传动部分（皮带传动） |
四辊破碎机弹簧调节 |

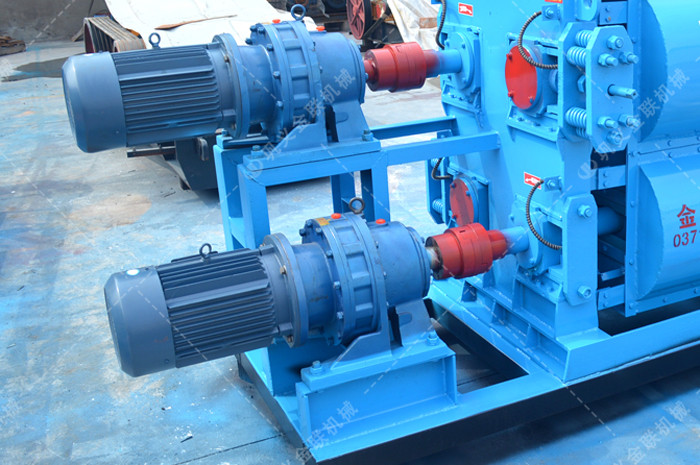

四辊破碎机电机和减速机 |
四辊破碎机适用于抗压强度小于200Mpa、湿度小于30%的硬、中硬物料的细碎作业.如焦炭、煤、陶瓷原料、石英石、石灰石、长石、水渣、石膏、粘土、食盐、化工原料等固体物料,本机器具有使用维修费特低、破碎比大、性能可靠、粉尘少、噪音低等特点。
规格型号 |
进料粒度(mm) |
出料粒度
(mm) |
生产能力
(t/h) |
电动机功率
加重型(kw) |
保护方式 |
传动方式 |
4PG0404PT |
<20 |
0.1-3 |
2-30 |
7.5(11) |
11(15) |
弹簧 |
联轴器
或
三角带 |
4PG0605PT |
<40 |
0.1-3 |
5-60 |
22(30) |
30(37) |
4PG0806PT |
<40 |
0.1-3 |
8-90 |
30(37) |
37(45) |
4PG0809PT(Y) |
<60 |
0.1-3 |
12-120 |
37(45) |
45(55) |
弹簧
或
液压 |
4PG0812PT(Y) |
<60 |
0.1-3 |
20-180 |
45(55) |
55(75) |
4PG1012PT(Y) |
<80 |
0.1-3 |
30-220 |
55(75) |
75(90) |
4PG1212PT(Y) |
<90 |
0.1-3 |
45-320 |
75(90) |
90(110) |
4PG1216PT(Y) |
<90 |
0.1-3 |
55-400 |
90(110) |
110(132) |
4PG1218PT(Y) |
<90 |
0.1-3 |
70-500 |
110(132) |
132(160) |
注：设备在不断更新升级中，型号参数如有变动，以电话、网络联系为准。
发货清单： |
设备主机（包括所有订购的配套设备）、操作使用说明书、服务保修卡、出厂检验合格证等 |
安装维护： |
如需安装，供方派技工现场指导安装，并培训需方技术操作人员的后期维护工作知识。 |
注意事项： |
严禁未加油开机 |
售后服务保障： |
整机保修一年。电机减速机保修三年，三年内出现的质量问题，免费调换新机。 |
四辊破碎机厂家地址： |
河南省巩义市南环路加油站往西200米 |
四辊破碎机价格报价： |
大小型号价格不同，了解报价请咨询：13838557589 |
